Wind Screen

024550

Una solución diferente

PROTECCIÓN SOLAR

Regulación de la radiación solar a través de la elección del tejido adecuado y el accionamiento del Wind Screen.

MAYORES DIMENSIONES DE FABRICACIÓN

Grazia 65: 2,00 x 1,50 m (ancho x alto)
Dante & Grazia 105: 4,00 x 3,50 m (ancho x alto)
Dante & Grazia 125: 5,00 x 3,50 m (ancho x alto)
Dante 150: 6,00 x 3,50 m (ancho x alto)

GRANDES VENTAJAS PARA EL INSTALADOR

Fácil instalación y mantenimiento gracias a la optimización de componentes como la placa testero, perfil guía coextrusión o el felpudo en perfil cajón del Wind Screen.

INTIMIDAD

Mediante su accionamiento se puede controlar el grado de privacidad que se desee.

MAYOR RESISTENCIA AL VIENTO

Clase 5
para unas dimensiones de 5,00 x 3,50 m.

SOLUCIÓN FLEXIBLE

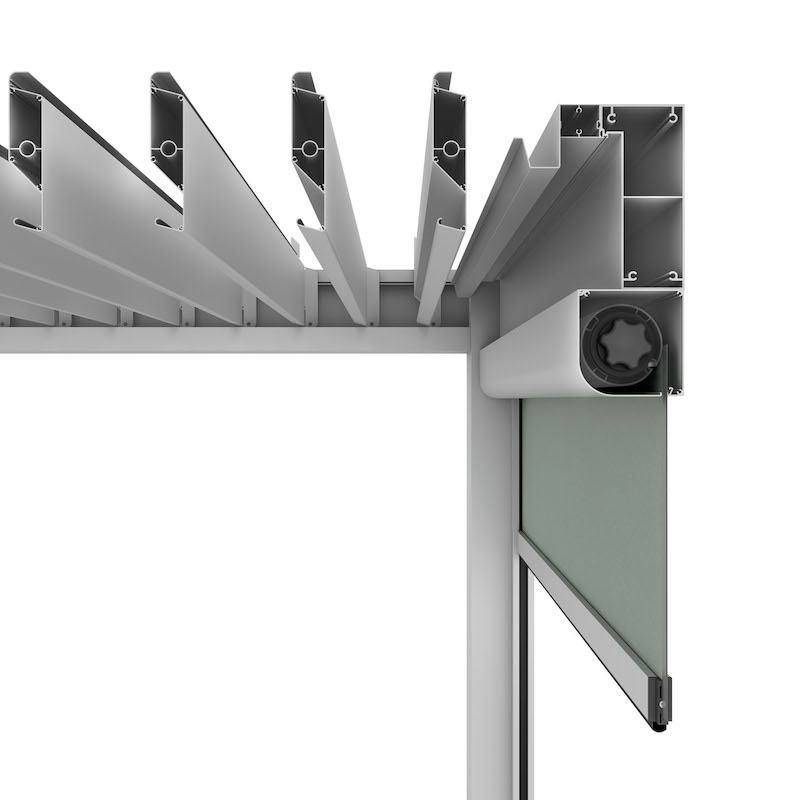

Es posible instalarlo en ventanas, estructuras ya existentes, pórticos y pérgolas bioclimáticas Saxun.

DIMENSIONES MÁXIMAS
SECCIÓN CONJUNTO
RESISTENCIA AL VIENTO

DIMENSIONES MÁXIMAS

	GRAZIA 65 MOTOR/CADENA		DANTE 85 MOTOR		DANTE&GRAZIA 105 MOTOR		DANTE&GRAZIA 125 MOTOR		DANTE 150 MOTOR
	Máximo	Mínimo	Máximo	Mínimo	Máximo	Mínimo	Máximo	Mínimo	Máximo	Mínimo
Ancho	2,00 m	0,80 m para motor	3,00 m	Motor mecánico 0.6 m	4,00 m	Motor mecánico 0,73 m	5,00 m	Motor mecánico 0,75 m	6,00m	Motor mecánico 0,73 m
Ancho	2,00 m	0,50 m para cadena	3,00 m	Motor vía radio 0,62 m	4,00 m	Motor vía radio 0,8 m	5,00 m	Motor vía radio 0,79 m	6,00m	Motor vía radio 0,8 m
Alto	–		2,50 m	–	3,50 m	–	3,50 m	–	3,50 m	–

SECCIÓN CONJUNTO

RESISTENCIA AL VIENTO

El ensayo desarrollado en el laboratorio de Giménez Ganga, da como resultado clase 5 (≈ 76 Km/h) según la norma EN 13659:2004+A1:2008.

CLASES	V-0	V-1	V-2	V-3	V-4	V-5	V-6
Presión nominal de ensayo p (N/m2)	<50	50	70	100	170	270	400
Presión de seguridad de ensayo 1,5 p (N/m2)	<50	75	100	150	250	400	600
Velocidad nominal (Km/h)	<33	≈33	≈38	≈46	≈60	≈76	≈92
Velocidad de seguridad (Km/h)	<40	≈40	≈46	≈56	≈73	≈92	≈112

CARACTERÍSTICAS

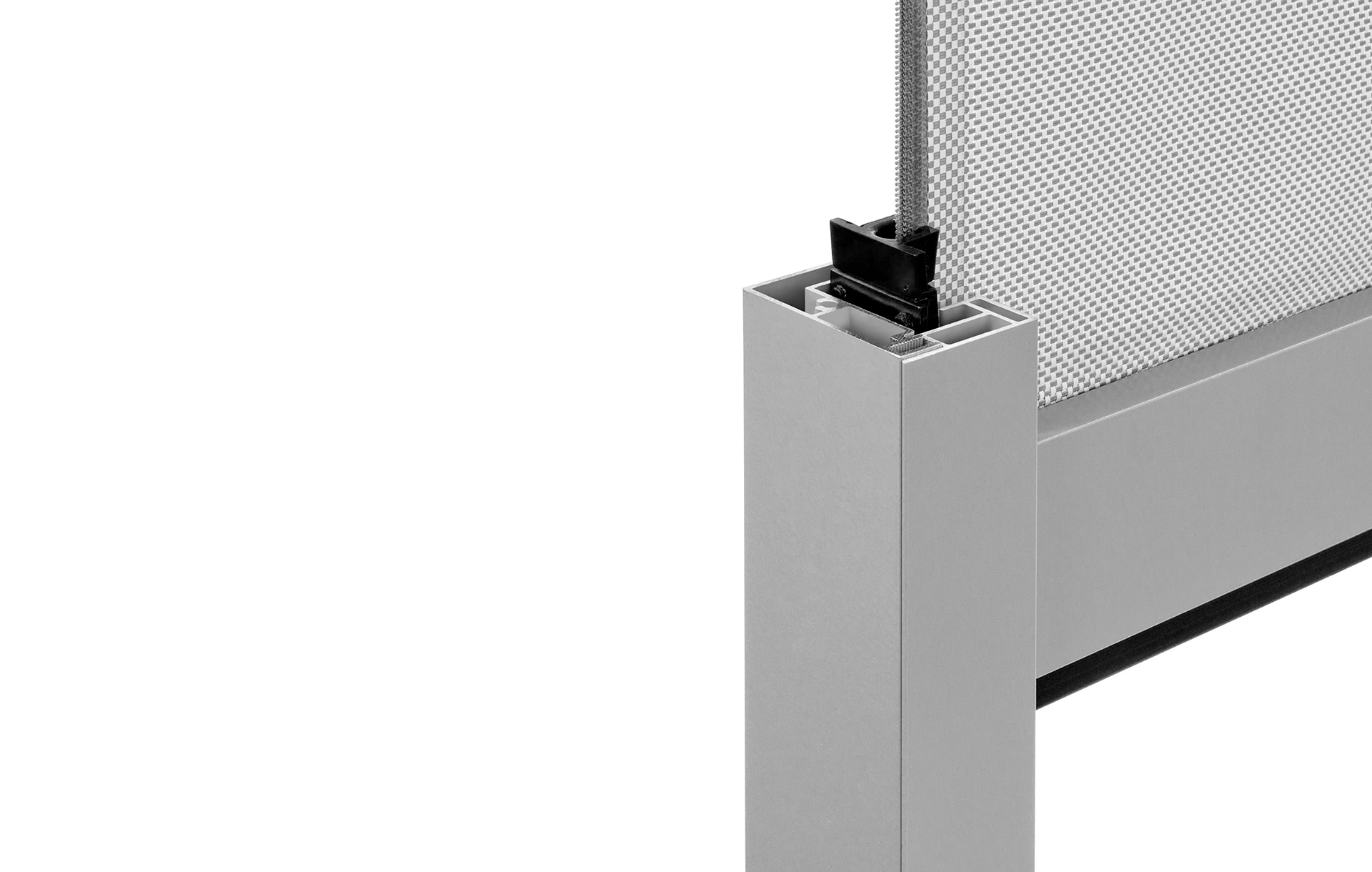

Gracias a su sistema de guiado por cremallera la tela no sale de los perfiles, ofreciendo siempre óptimas prestaciones de resistencia al viento. De este modo no es necesario recoger el Wind Screen cuando hay grandes rachas de viento.

La cremallera está soldada a la tela, lo que hace que tela y terminal permanezcan estables dentro de las guías laterales, asegurando la operatividad del sistema en las circunstancias más extremas.

Además, el sistema de cremallera evita que la luz entre por las aberturas laterales del sistema, gracias a la ausencia de las mismas. De este modo, también actúa frente a la entrada de insectos.

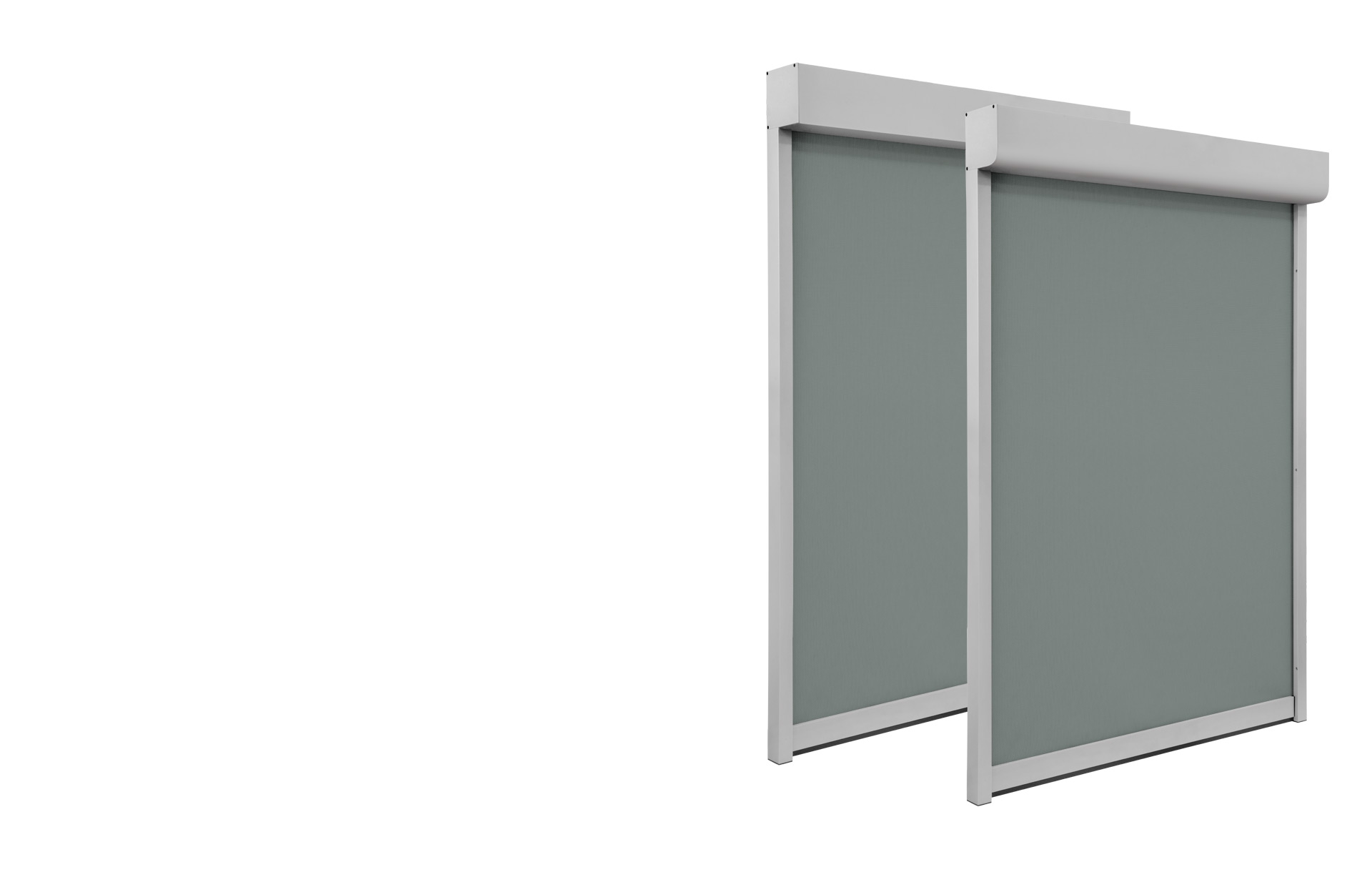

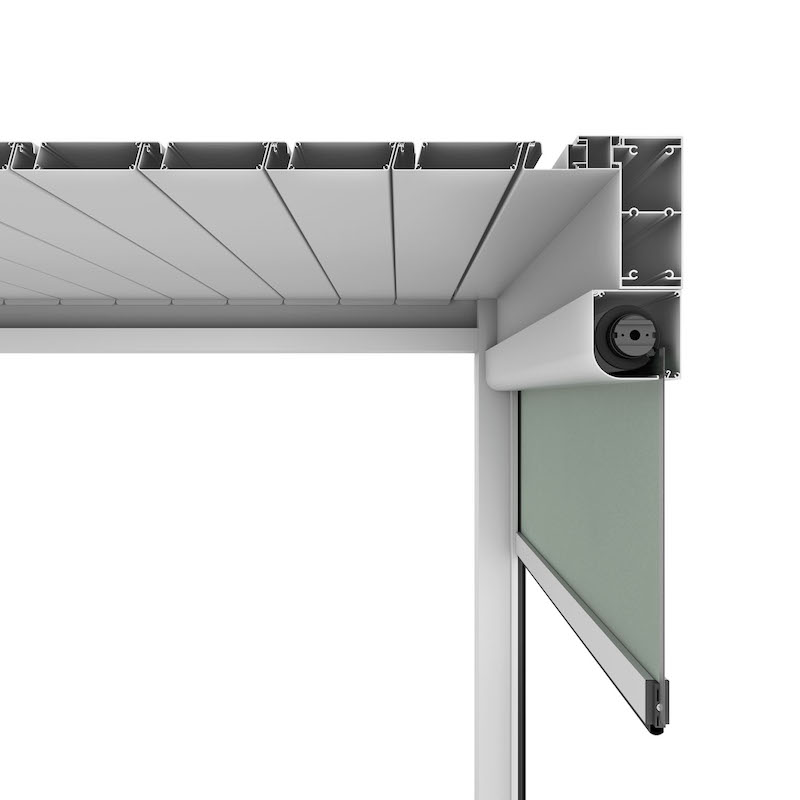

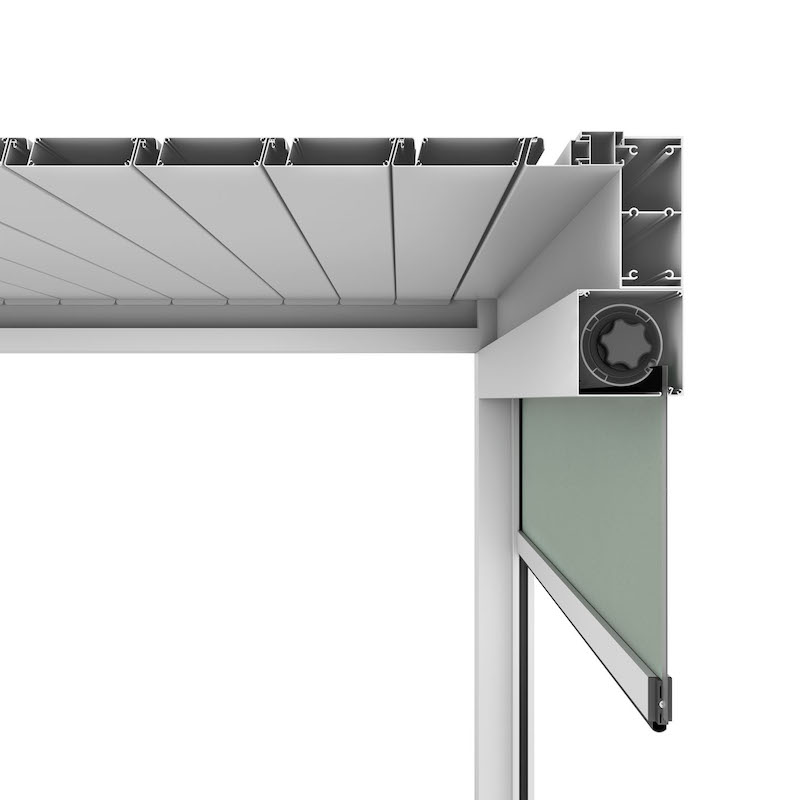

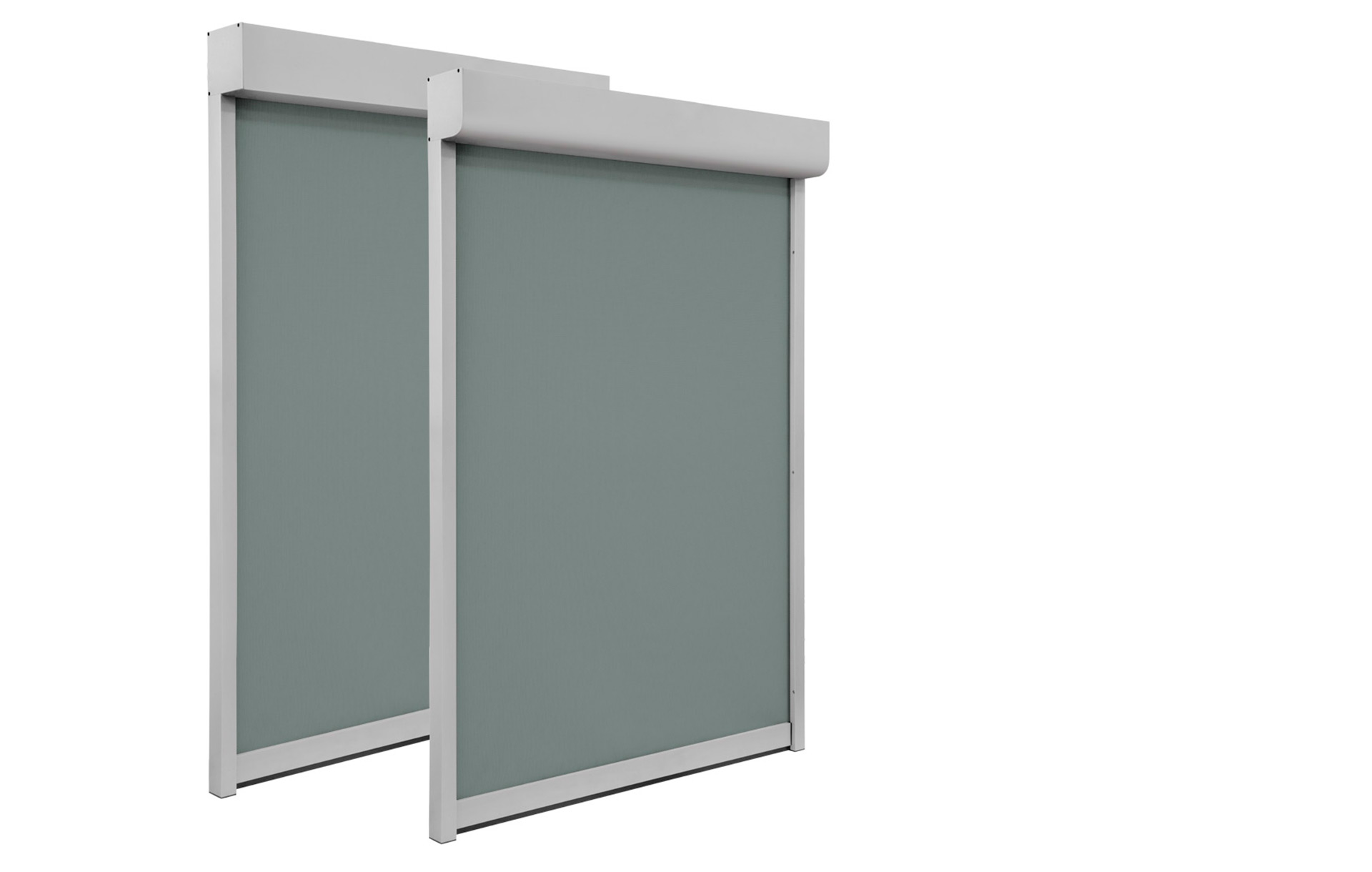

Dante, con su cajón cuadrado, elegante y actual, es un sistema ideal para su instalación en huecos de obra o en pérgolas bioclimáticas Saxun. Grazia, con su cajón curvo, permite la instalación en espacios con diseños más orgánicos.

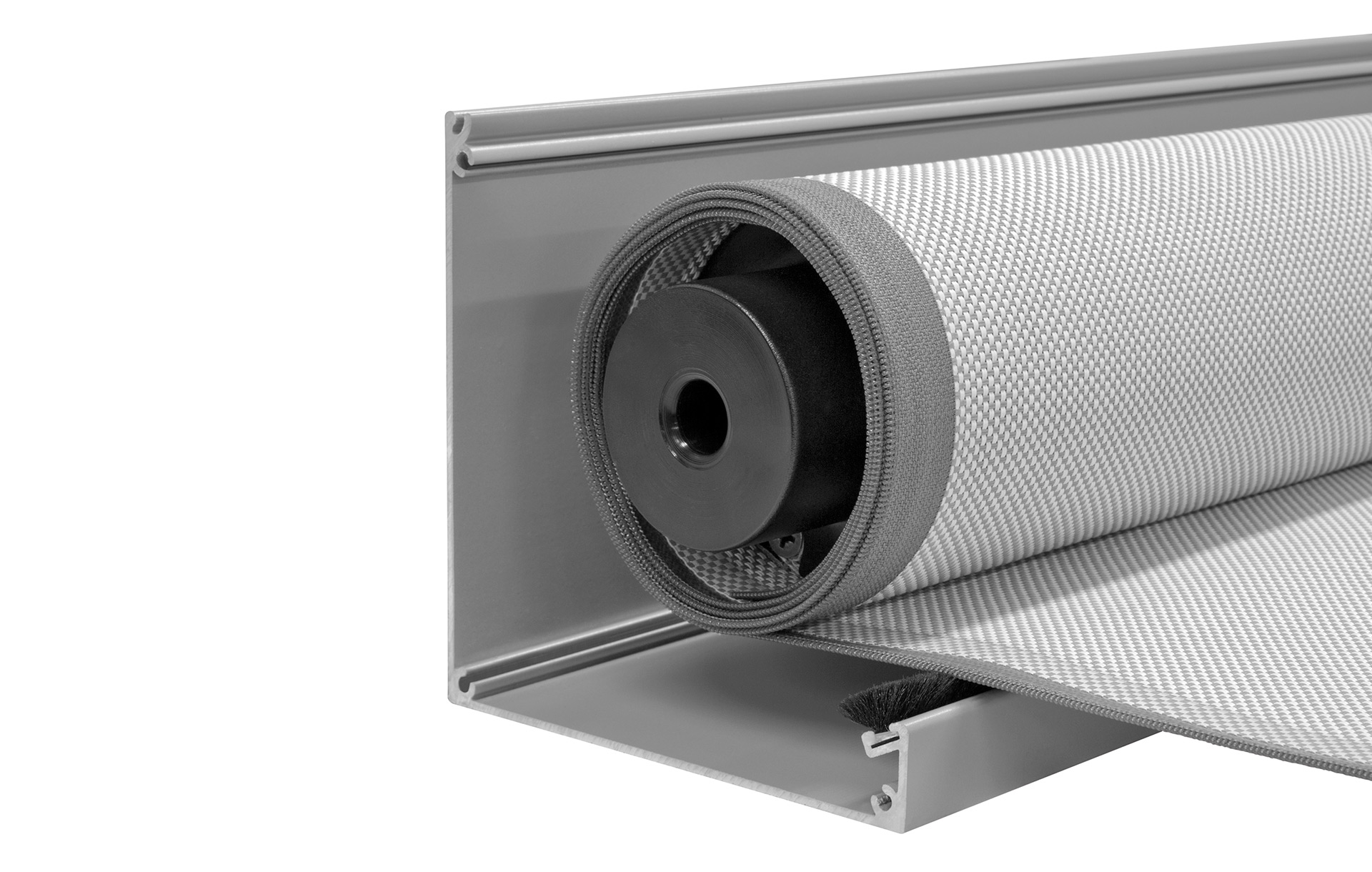

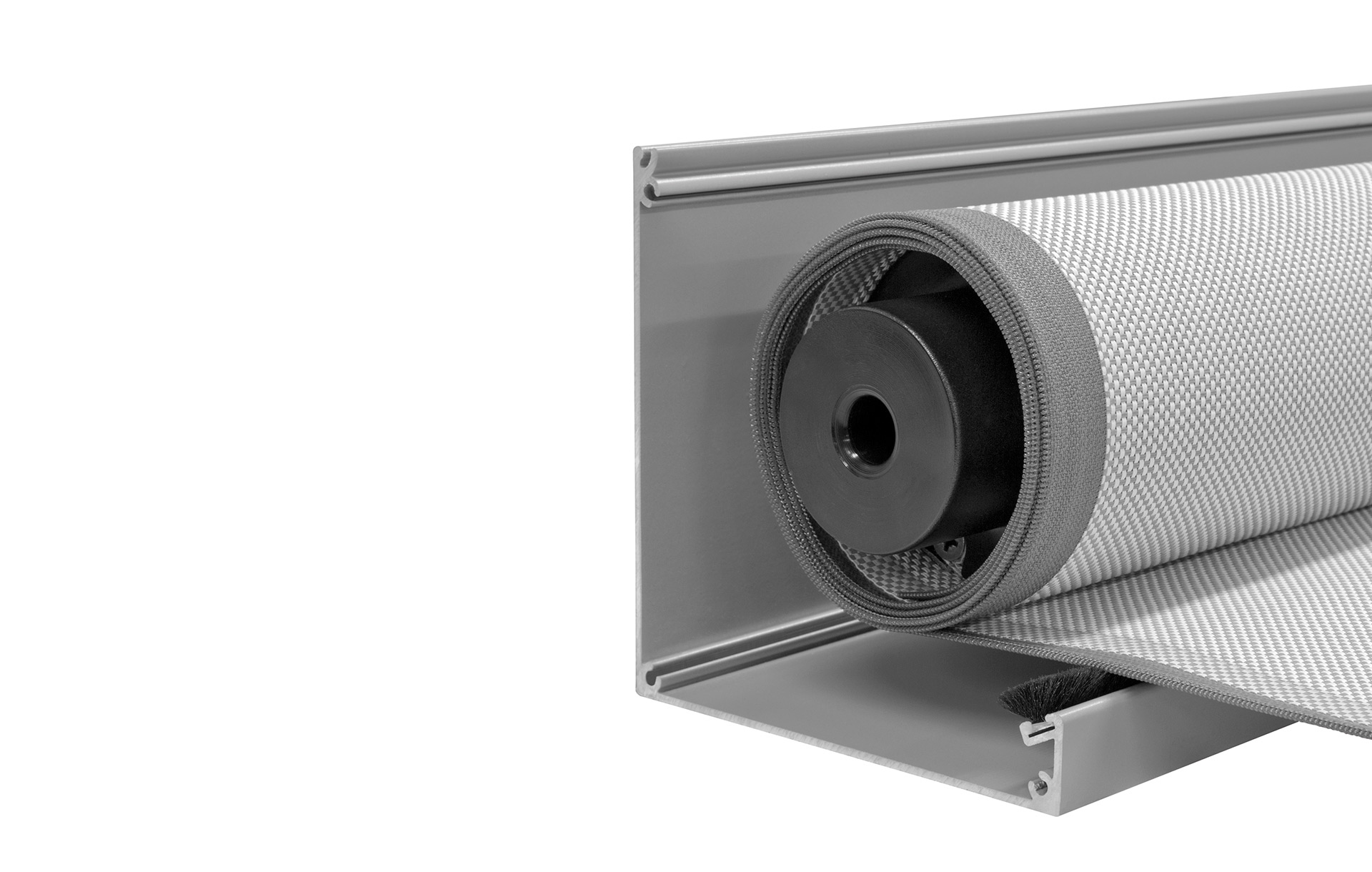

El cofre de estos Wind Screen incorpora un felpudo en el perfil trasero de su cajón que evita el roce del tejido con la guía en las maniobras de subida y bajada. Así se asegura una mayor vida del tejido.

El terminal de estos sistemas se sirve en color coordinado con cajón y guías.

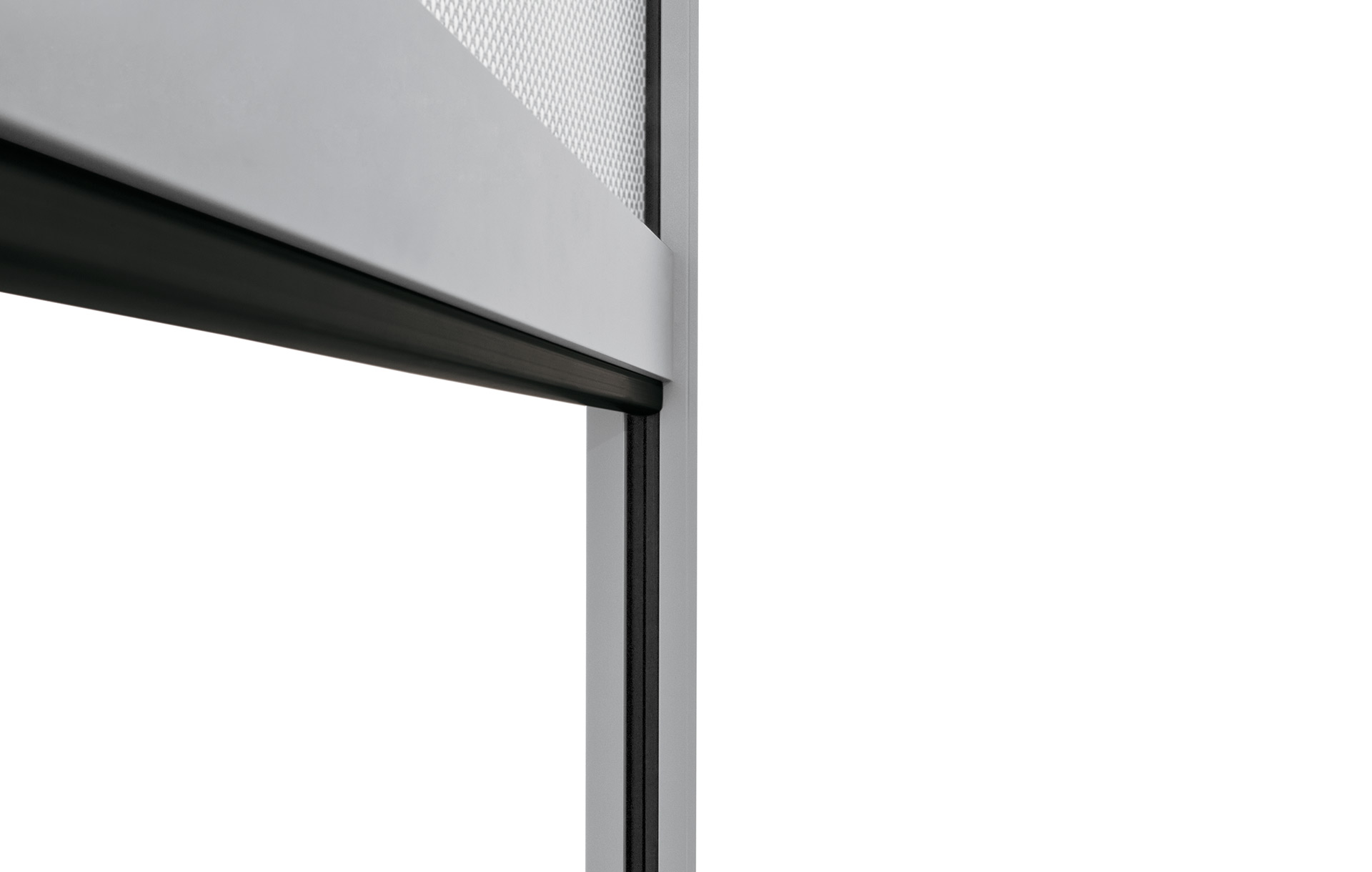

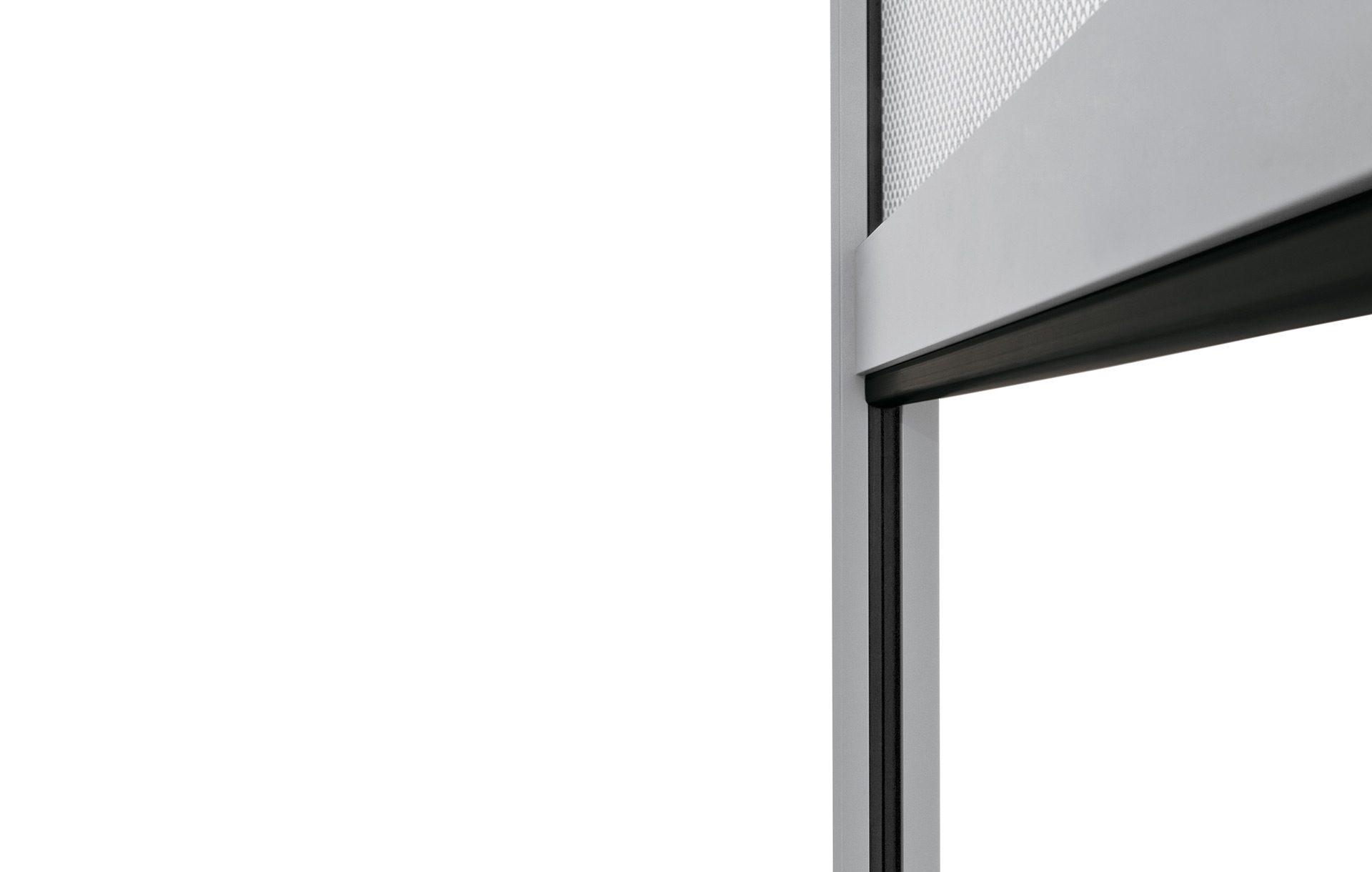

Un perfil de aluminio extrusionado que proporciona una tensión adicional a la tela, y que garantiza el movimiento del tejido en todo tipo de circunstancias.

La tela inserta en un alojamiento interior del terminal que permite que la soldadura del tejido quede oculta en éste, favoreciendo su estética.

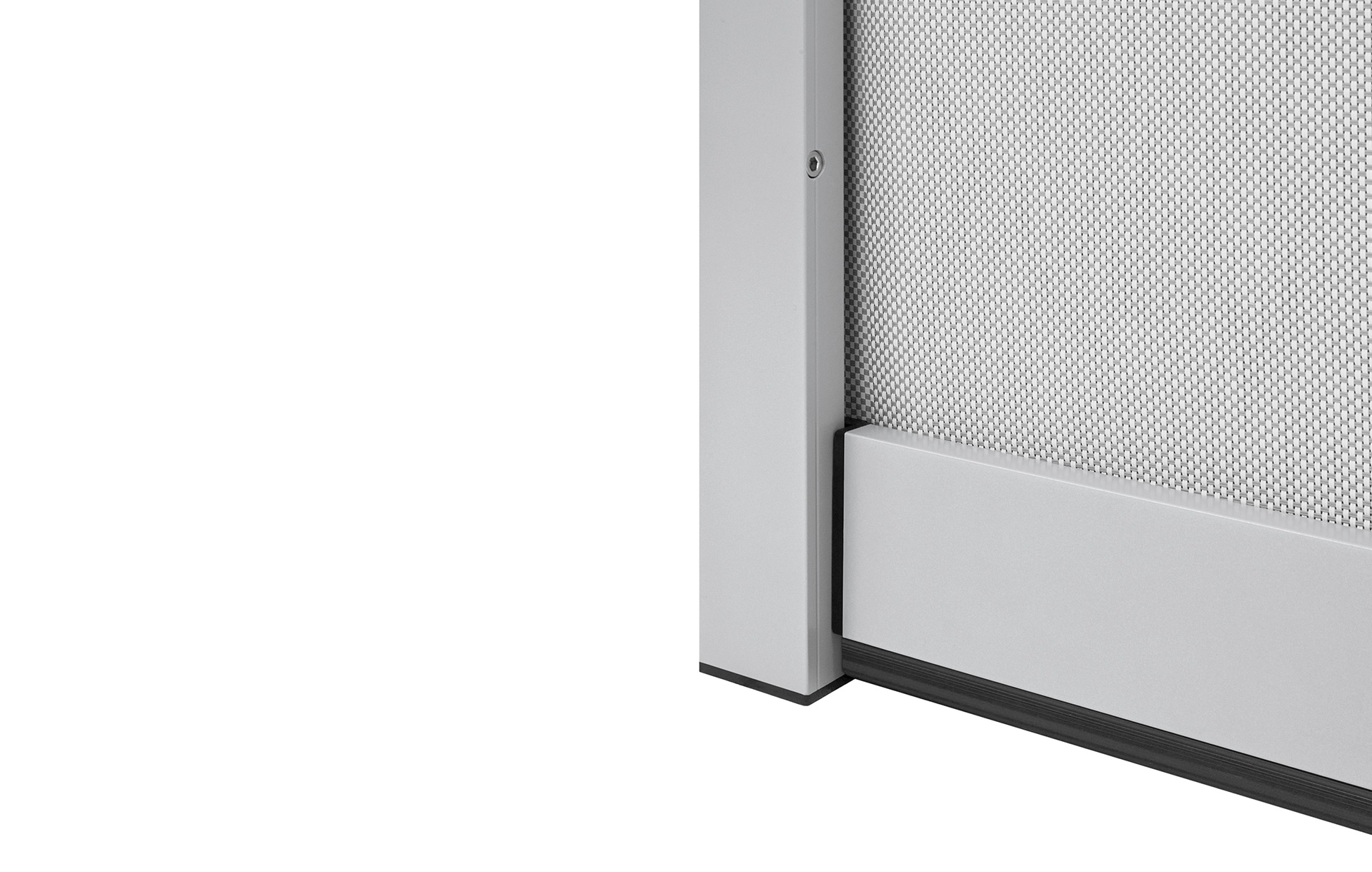

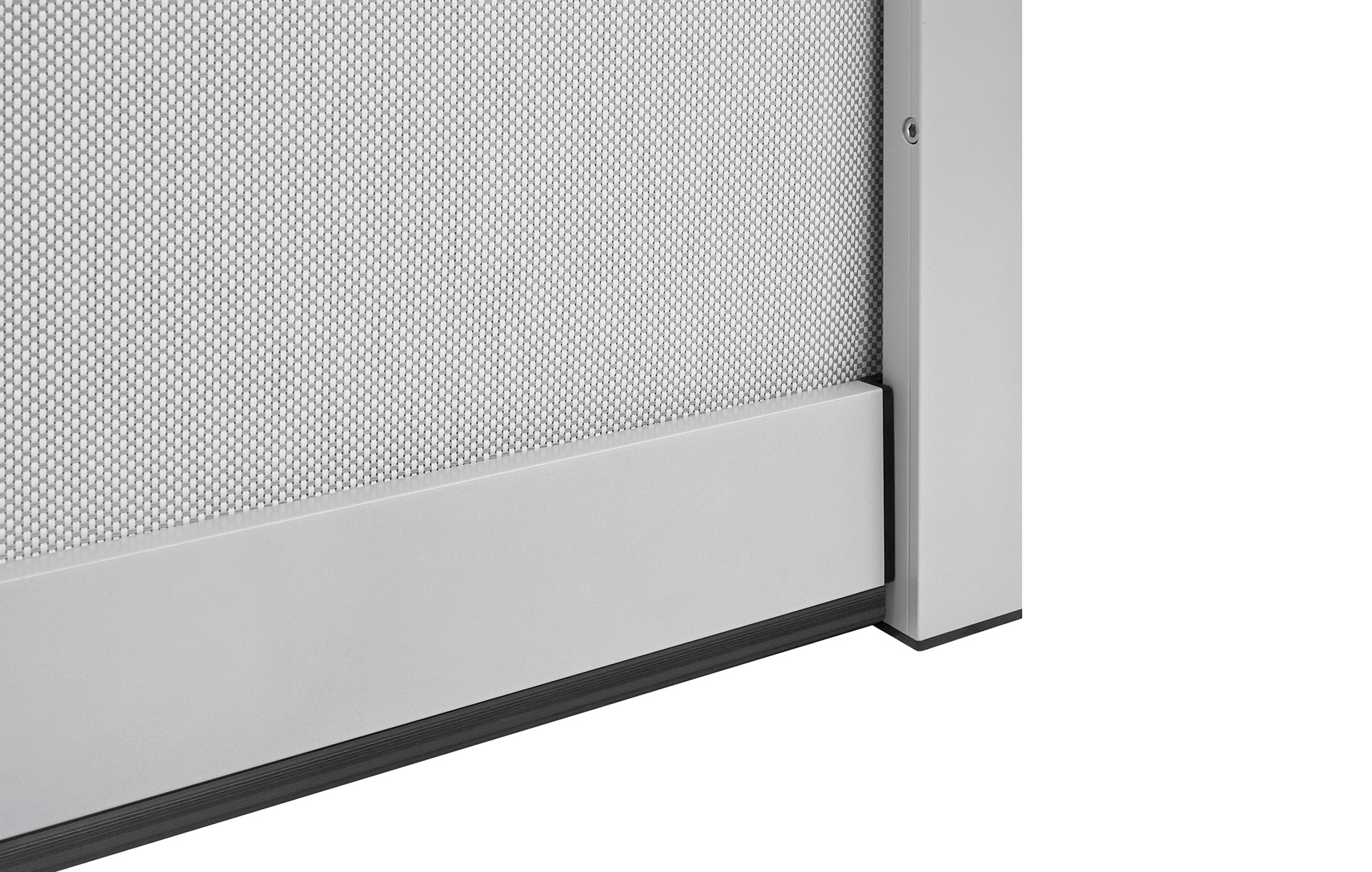

Para compensar el posible desnivel que tenga la superficie donde descansa, el terminal del Wind Screen integra una goma de sellado de 15 mm de altura. Con él también se impide el paso del agua.

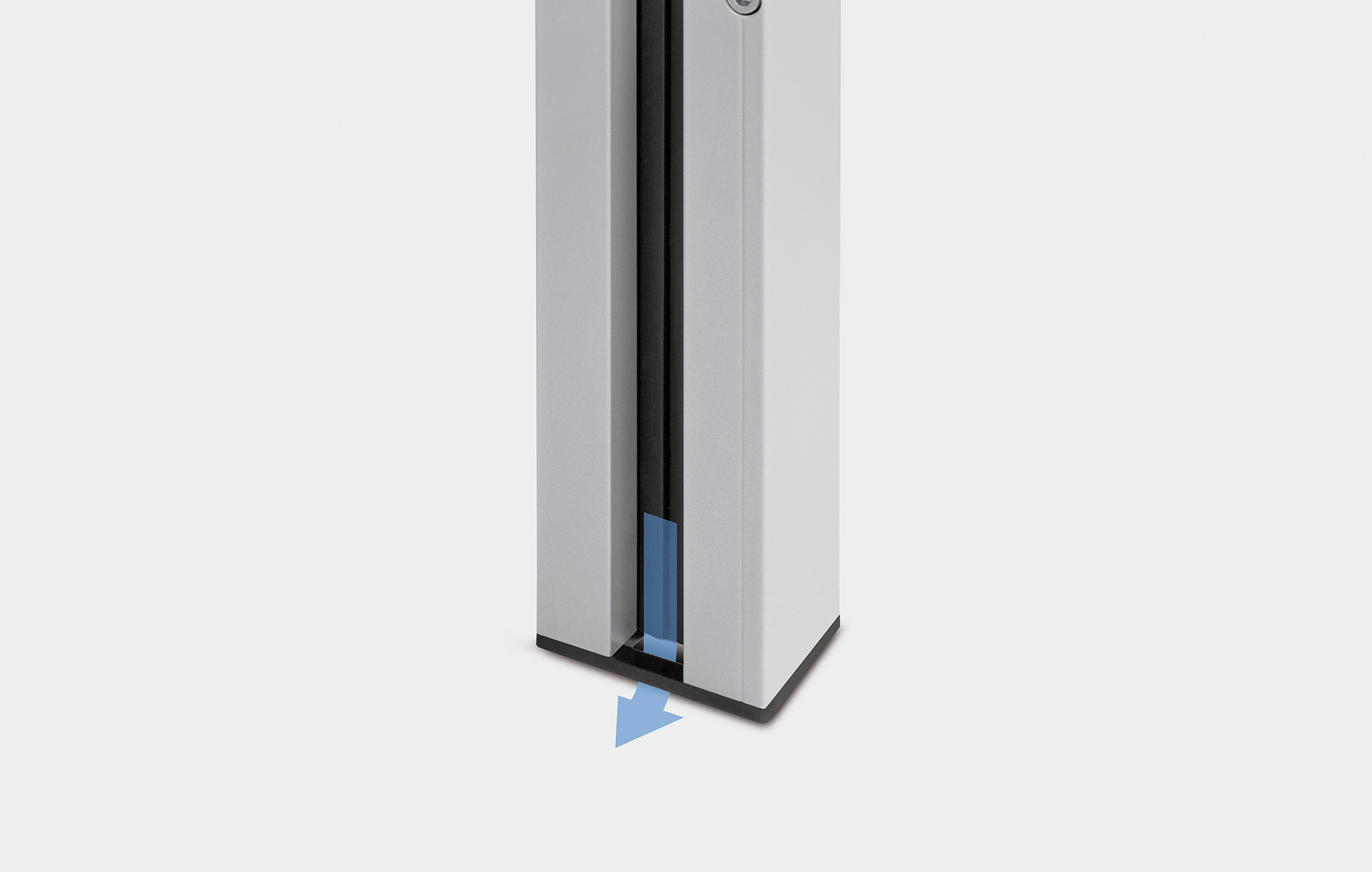

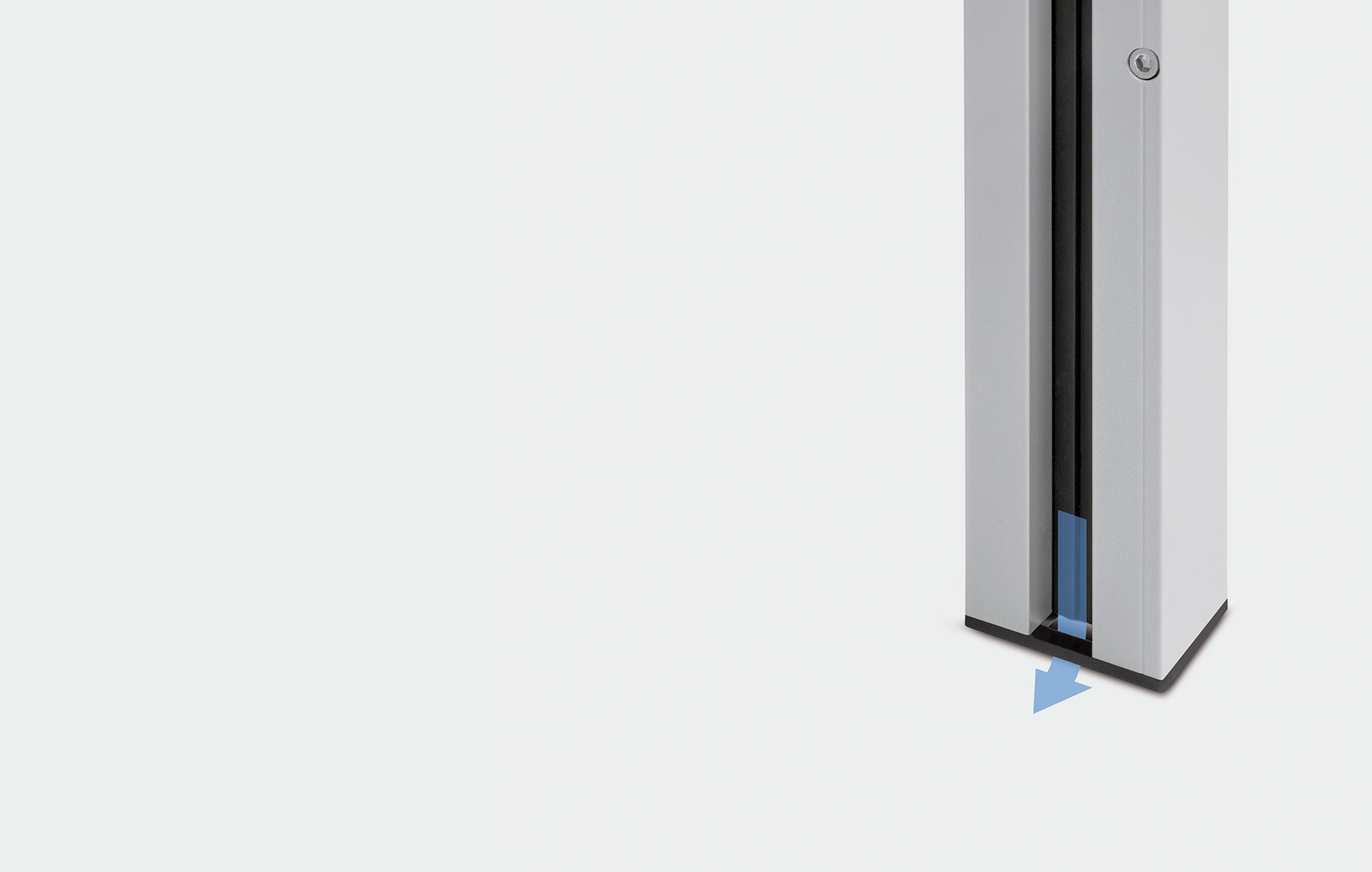

La ventana de la tapa inferior de la guía permite el paso del agua de lluvia o del relente, evitando que se acumule en su base y se originen humedades.

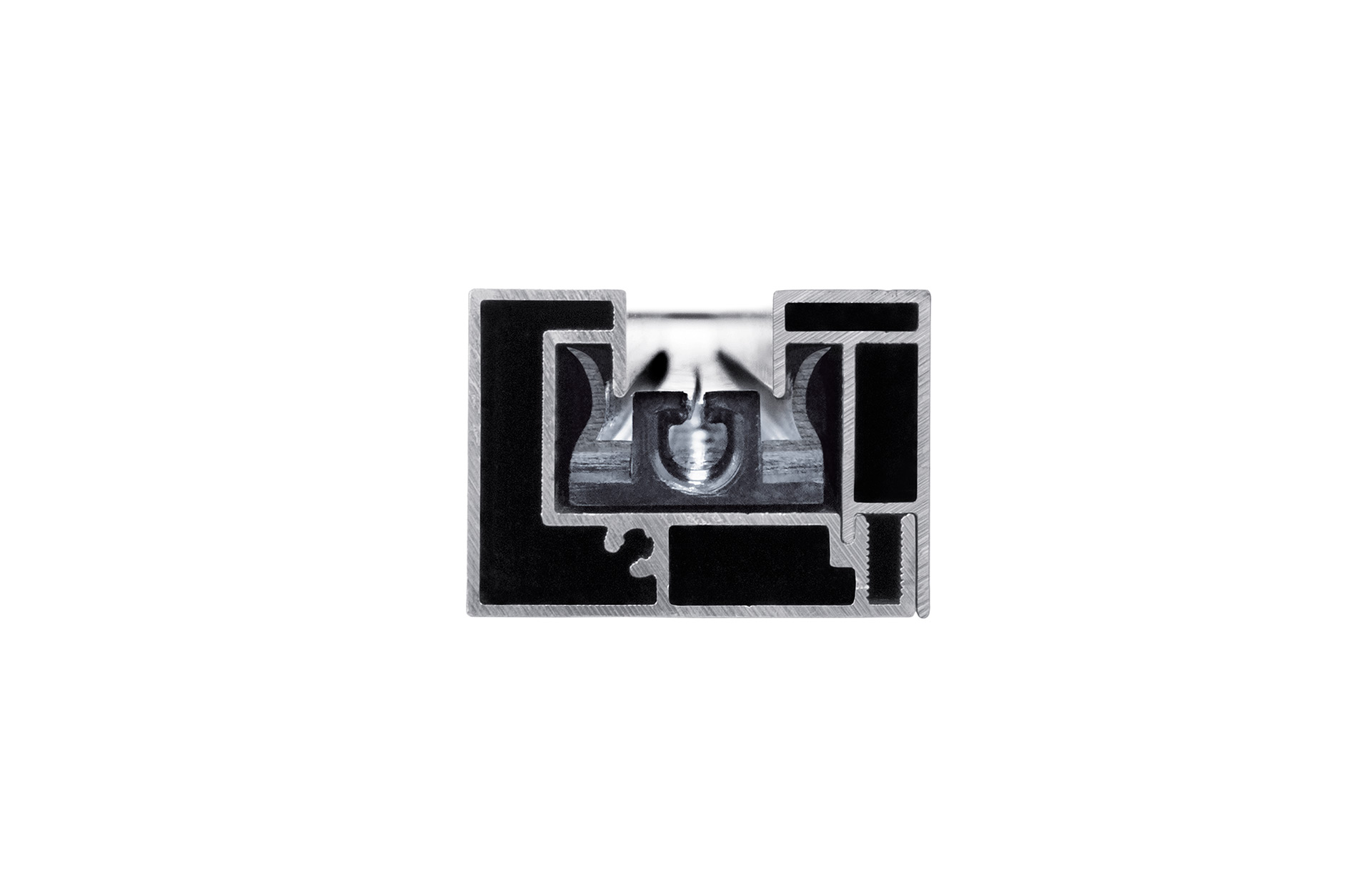

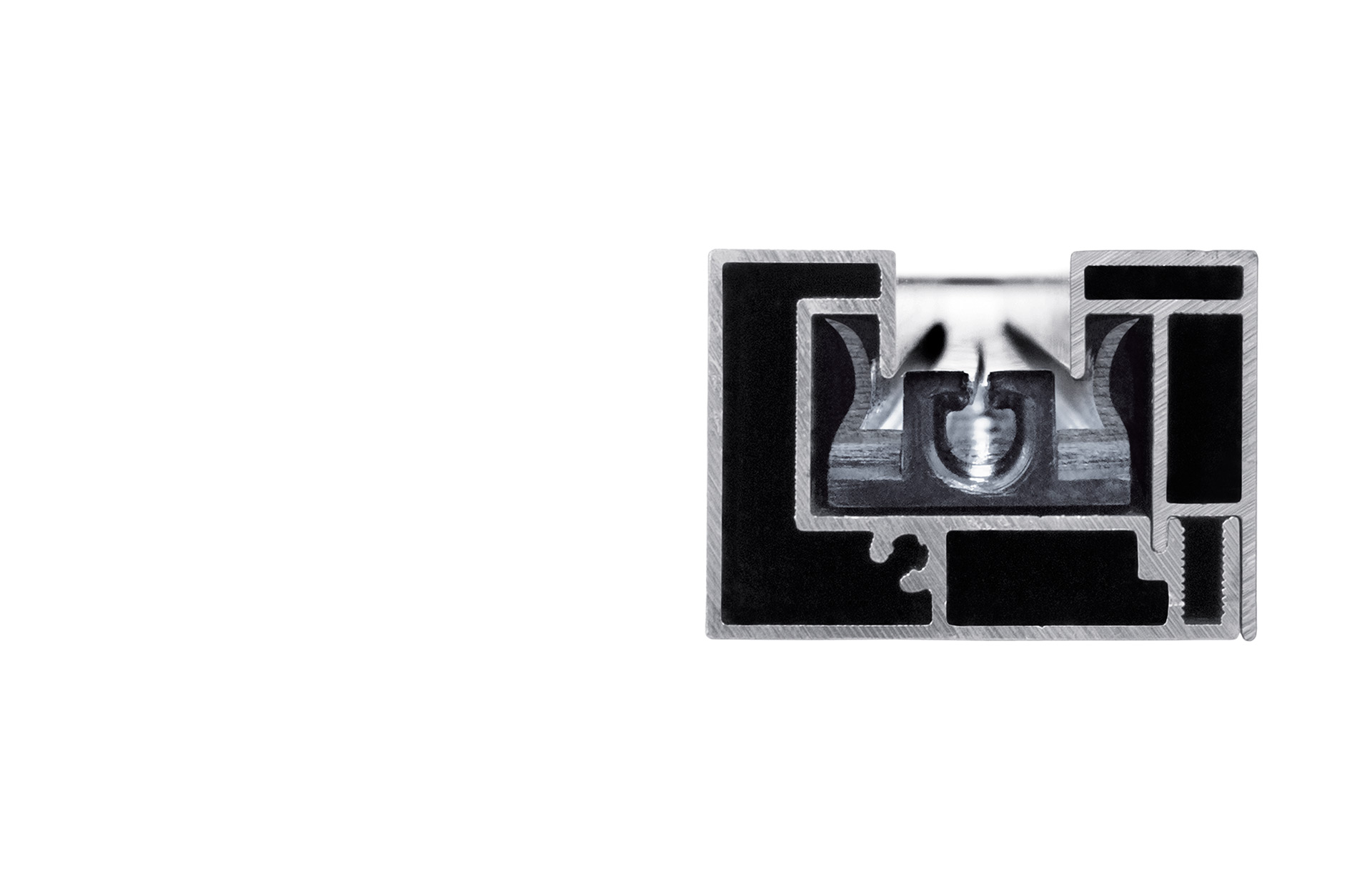

Nuestro perfil guía cremallera se genera mediante un proceso de coextrusión, donde PVC y goma se conforman al mismo tiempo.

Con esta unión entre ambos componentes se minimiza el ruido originado por las posibles vibraciones originadas por la acción del viento.

Para compensar el posible desnivel que tenga la superficie donde descansa, el terminal del Wind Screen integra una goma de sellado de 15 mm de altura. Con él también se impide el paso del agua.

La ventana de la tapa inferior de la guía permite el paso del agua de lluvia o del relente, evitando que se acumule en su base y se originen humedades.

Solución flexible

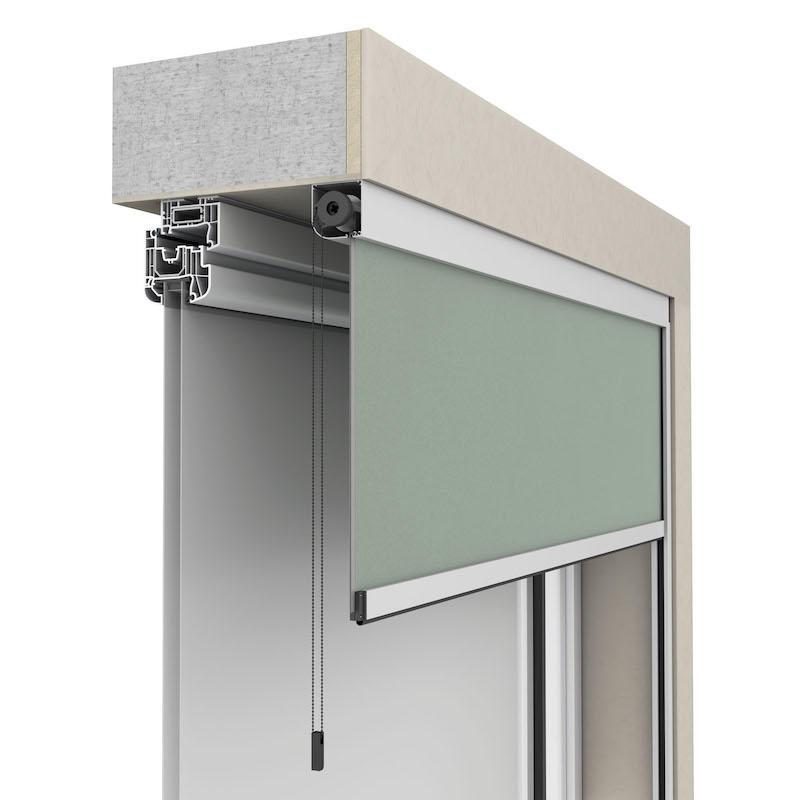

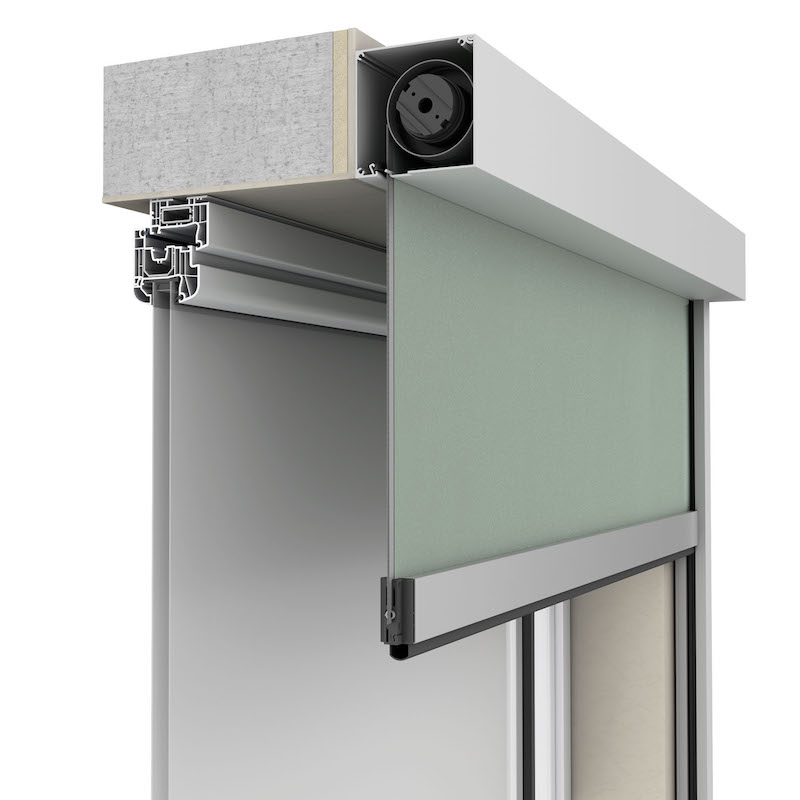

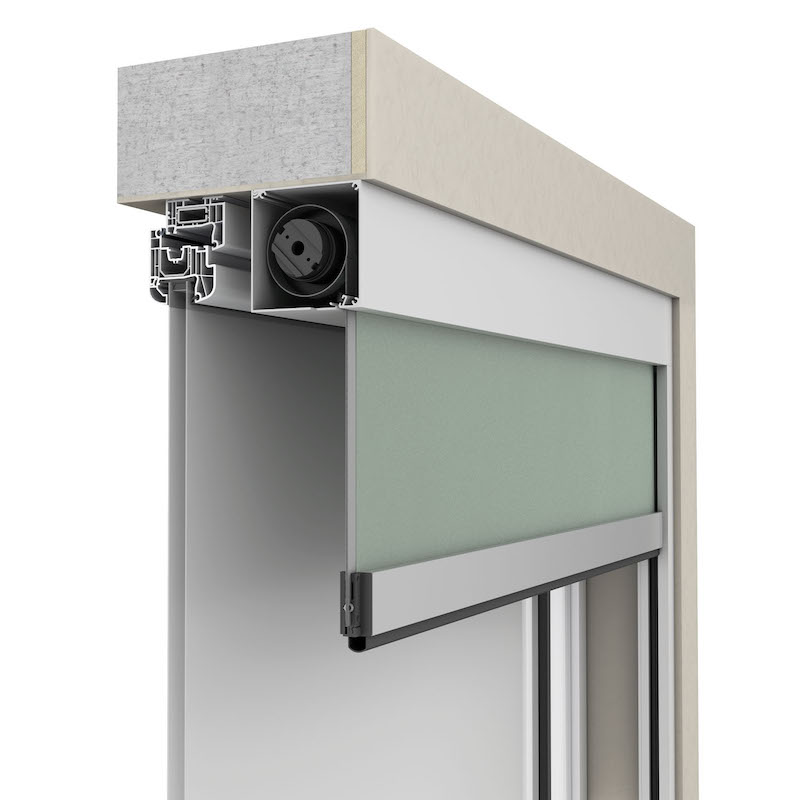

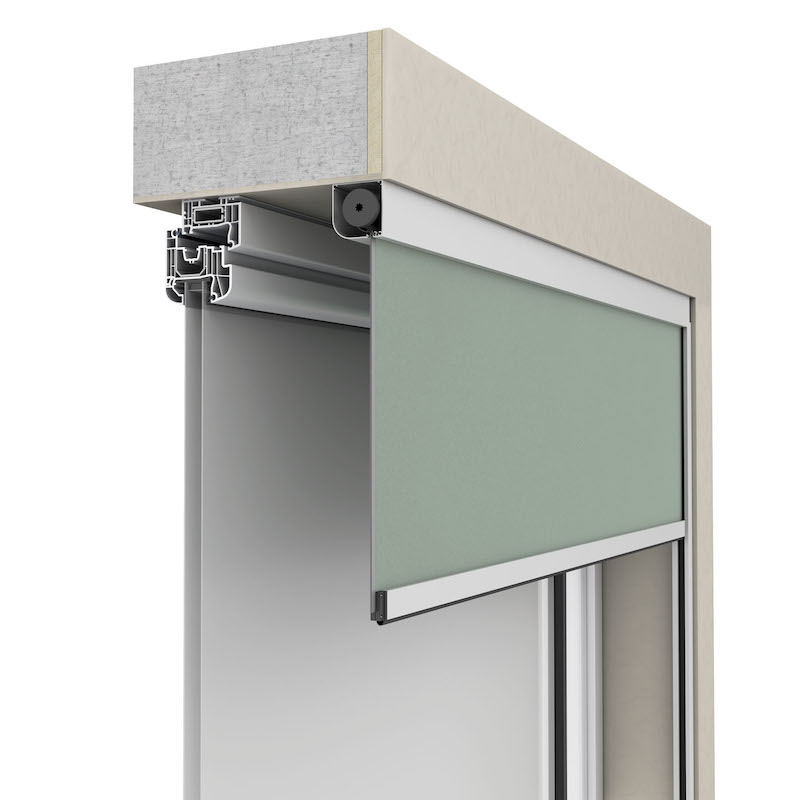

Interior hueco ventana a motor

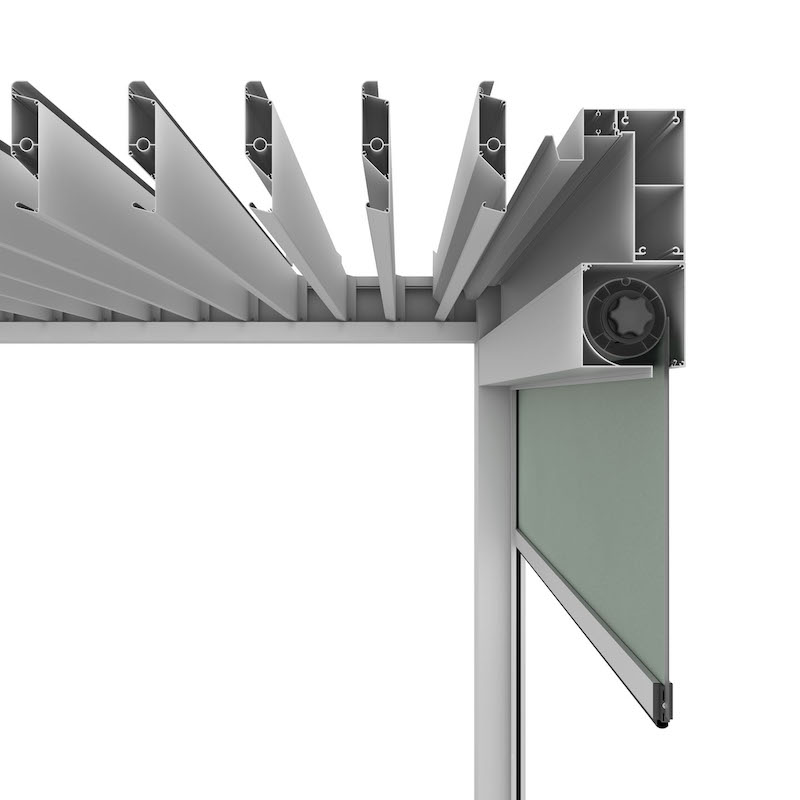

Es ideal para cumplir con los requisitos de cualquier tipo de fachada, ya sean clásicas o modernas, en ventanas de distintos tamaños. Su instalación también resulta ideal sobre las pérgolas bioclimáticas Saxun.

Y es que colocar los Wind Screens en ventanas o balcones y en las pérgolas bioclimáticas Saxun favorece un control eficaz de la luz y de la privacidad, al tiempo que se reduce el consumo energético.
