Wind Screen

024550

Caratteristiche del sistema

PROTEZIONE SOLARE

Regolazione della radiazione solare attraverso la scelta di tessuti adeguati e l’azionamento del Wind Screen.

Grazia 65: 2,00 x 1,50 m (altezza x larghezza)
Dante & Grazia 105: 4,00 x 3,50 m (altezza x larghezza)
Dante & Grazia 125: 5,00 x 3,50 m (altezza x larghezza)
Dante 150: 6,00 x 3,50 m (altezza x larghezza)

GRANDI VANTAGGI PER L’INSTALLATORE

Installazione e manutenzione facili grazie all’ottimizzazione di componenti come le piastre per testate, il profilo guida coestruso.

PRIVACY

Mediante il suo azionamento, è possibile controllare il livello di privacy desiderato.

MAGGIORE RESISTENZA AL VENTO

Clase 5
per delle dimensioni di 3,50 x 5,00 m

SOLUZIONE FLESSIBILE

È possibile installarlo su finestre, strutture preesistenti, portici e pergole bioclimatiche Saxun.

DIMENSIONES MÁXIMAS

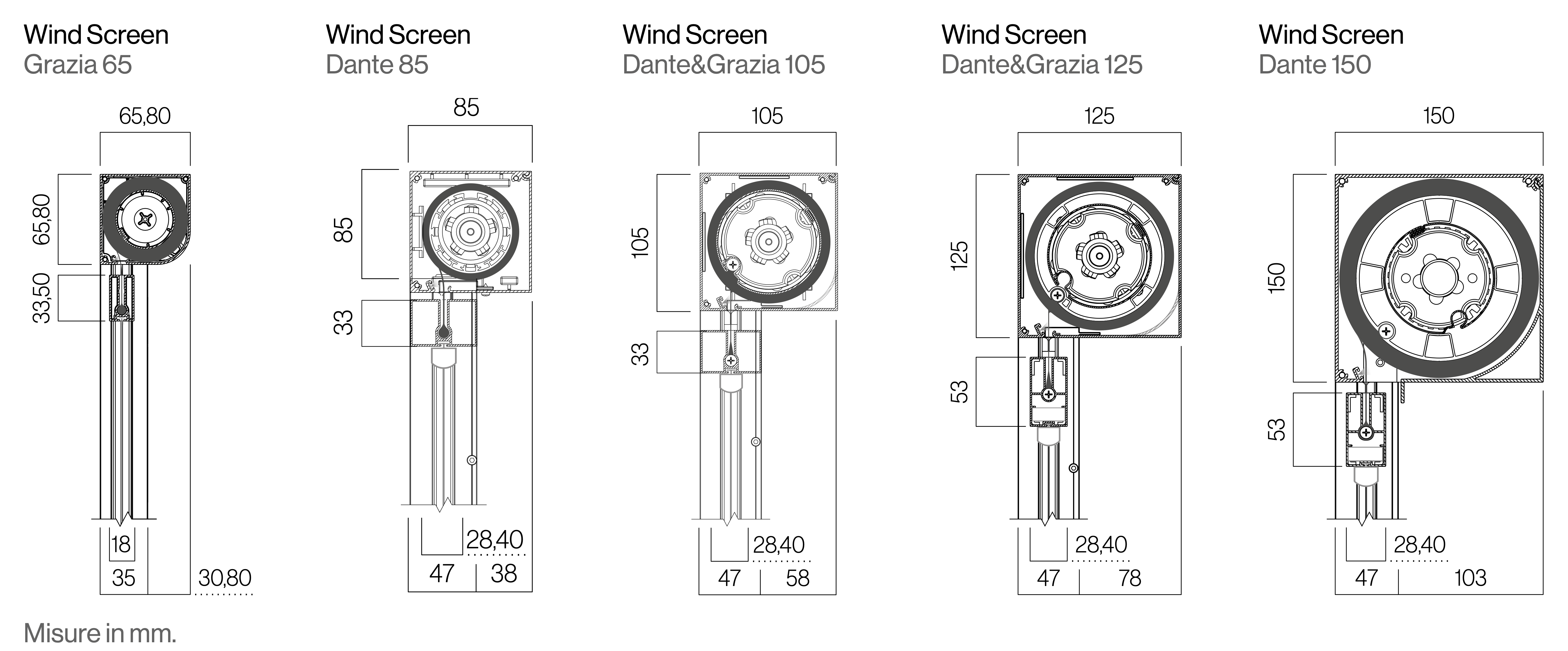

SEZIONE COMPLETA
RESISTENZA AL VENTO

DIMENSIONES MÁXIMAS

	GRAZIA 65 MOTORE/CATENA		DANTE 85 MOTORE		DANTE&GRAZIA 105 MOTOR		DANTE&GRAZIA 125 MOTORE		DANTE 150 MOTORE
	Massimo	Mínimo	Massimo	Mínimo	Massimo	Mínimo	Massimo	Mínimo	Massimo	Mínimo
Larghezza	2,00 m	0,8 m con motore	3,00 m	0,6 m con motore	4,00 m	Motore consigliato 0,73 m	5,00 m	Motore consigliato 0,75 m	6,00m	Motore consigliato 0,73 m
Larghezza	2,00 m	0,5 m con catena	3,00 m	Motore radio 0,62 m	4,00 m	Motore radio 0,80 m	5,00 m	Motore radio 0,79 m	6,00m	Motore radio 0,80 m
Alt.	–		2,50 m	–	3,50 m	–	3,50 m	–	3,50 m	–

SEZIONE COMPLETA

RESISTENZA AL VENTO

Il test sviluppato nel laboratorio di Giménez Ganga, dà come risultato classe 5 (≈ 76 Km/h) secondo la norma EN 13659.

CLASSI	V-0	V-1	V-2	V-3	V-4	V-5	V-6
Pressione nominale di prova p (N/m2)	<50	50	70	100	170	270	400
Pressione di sicurezza di prova 1,5 p (N/m2)	<50	75	100	150	250	400	600
Velocità nominale (Km/h)	<33	≈33	≈38	≈46	≈60	≈76	≈92
Velocità di sicurezza (Km/h)	<40	≈40	≈46	≈56	≈73	≈92	≈112

Caratteristiche del sistema

Grazie al sistema della guida mediante cerniera, la tela non fuoriesce dai profili garantendo sempre ottime prestazioni di resistenza al vento. Pertanto, non è necessario richiudere il Wind Screen in caso di forti raffiche di vento.

La cerniera è saldata alla tela, e in tal modo quest’ultima e il terminale rimangono stabili dentro le guide laterali, assicurando l’operatività del sistema anche nelle condizioni più estreme.

Inoltre, il sistema della cerniera evita che la luce filtri dalle aperture laterali della tenda, che in questo caso sono assenti. Allo stesso modo, agisce anche da barriera contro gli insetti.

Questi cassonetti sono disponibili in quattro dimensioni: 65, 105, 125 e 150 mm. Una scelta che dipende dal design desiderato e dalle dimensioni del vano da coprire.

Sul profilo posteriore del cassonetto, questi Wind Screen sono dotati di uno spazzolino che evita lo sfregamento del tessuto contro la guida durante le manovre di sollevamento e abbassamento. In tal modo, viene garantita la maggiore durata del tessuto.

Il terminale di questi sistemi viene fornito con il cassonetto e le guide dello stesso colore.

Un profilo di alluminio estruso che consente una tensione aggiuntiva alla tela, garantendone i movimenti in qualsiasi circostanza.

La tela è inserita in una fessura interna del terminale che nasconde la saldatura del tessuto a vantaggio dell’effetto estetico.

Per bilanciare l’eventuale dislivello della superficie di appoggio, il terminale del Wind Screen è dotato di una guarnizione in gomma di 15 mm di spessore che al contempo impedisce il passaggio dell’acqua.

L’apertura del coperchio inferiore della guida consente il passaggio dell’acqua piovana e dell’umidità, evitando che si accumulino sulla base.

Il nostro profilo guida-cerniera viene prodotto mediante un processo di coestrusione in cui il PVC e la gomma vengono modellati contemporaneamente.

Grazie a questa unione tra i due componenti, si riduce al minimo il rumore delle vibrazioni dovute all’azione del vento.

Questi cassonetti sono disponibili in quattro dimensioni: 65, 105, 125 e 150 mm. Una scelta che dipende dal design desiderato e dalle dimensioni del vano da coprire.

Per bilanciare l’eventuale dislivello della superficie di appoggio, il terminale del Wind Screen è dotato di una guarnizione di chiusura in gomma da 15 mm di altezza che serve anche ad impedire il passaggio dell’acqua.

L’apertura del coperchio inferiore della guida consente il passaggio dell’acqua piovana e dell’umidità, evitando che si accumulino sulla base.

Soluzione flessibile

SU FINESTRA A MOTORE

È ideale per soddisfare i requisiti di qualsiasi tipo di facciata, classica o moderna, su finestre di diverse dimensioni. La sua installazione è ideale anche sulle pergole bioclimatiche Saxun.

Questo perché collocare i Wind Screen nelle finestre, nei balconi o nelle pergole bioclimatiche Saxun favorisce un controllo efficace della luce e della privacy, riducendo allo stesso tempo il consumo energetico.
